ПРОМЫШЛЕННОЕ АСПИРАЦИОННОЕ ОБОРУДОВАНИЕ

1.Стружкоотсосы промышленного назначения – серии М

Комплектация, описание:

Назначение:

     Установки вентиляционные пылеулавливающие серии М, УВП-М предназначены для удаления сухих не склонных к слипанию материалов в продолжительном режиме работы, в условиях мебельных (М) и столярных производств. Применяются для обслуживания станков форматно-раскроечной группы, станков с ЧПУ, обрабатывающих центров.
     Установка осуществляет удаление стружки, опилок, пыли от оборудования путем их отсоса из зоны резания, дальнейшей фильтраций воздуха и накопления отходов в специальных мешках-накопителях. Степень очистки воздуха составляет 99,9%.

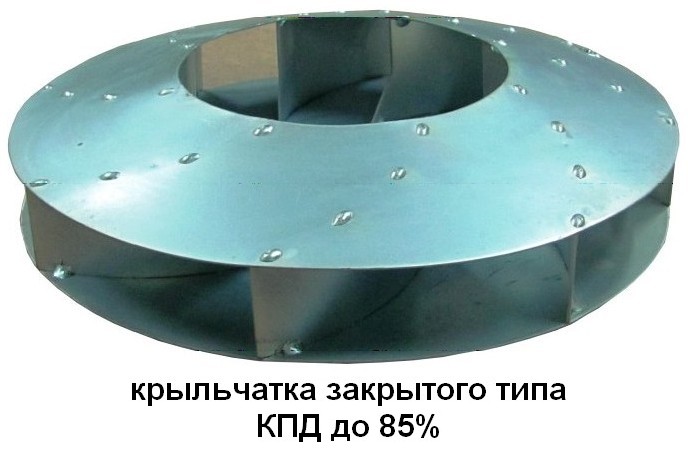

     В установках серии М установлена крыльчатка закрытого типа с наилучшими техническими характеристиками по скорости воздушного потока до 43 м/с и создаваемым разрежением до 2350 Па., применяются для удаления сухого материала с размерами удаляемых элементов до 45 мм.
     У всех установок в комплектацию входит пускозащитная аппаратура (ПЗУ), которая обеспечивает полную защиту электродвигателя и подключенных силовых цепей от рабочих перегрузок.

Область применения:

• в промышленных условиях работы;
• в производстве мебели;
• в столярных цехах;

Технические характеристики:

параметры	УВП-М 800K	УВП-М 1200K	УВП-М 2000K	УВП-М 3000K	УВП-М 4000K	УВП-М 5000K	УВП-М 7000K
производительность, м3/час	1200	1650	2400	3100	4450	5650	7550
максимальный скоростной поток, м/с	42	42	43	34	31	32	34
разрежение установки Рст, Па	1450	1700	1850	1950	2300	2350	2350
диаметр входного патрубка, мм	100	120	140	180	225	250	280
степень очистки воздуха не менее, %	99,9	99,9	99,9	99,9	99,9	99,9	99,9
номинальная мощность, кВт	0,55	1,1	1,5	2,2	3,0	4,0	5,0
масса, кг	45	48	58	72	92	95	110
габаритные размеры установки, мм:
- длина	1040	1040	1040	1450	1370	1370	1370
- ширина	600	600	600	600	1370	1370	1370
- высота	1600	1600	2300	2300	2300	2300	2300
размеры тары, м:
- длина	1,55	1,55	1,55	1,55	1,50	1,50	1,50
- ширина	0,65	0,65	0,65	0,65	1,50	1,50	1,50
- высота	0,65	0,65	0,65	0,65	0,60	0,60	0,60
масса брутто, кг	68	71	81	95	142	145	155

2.Стружкоотсосы промышленного назначения – серии C

Комплектация, описание:

Назначение:

     Установки вентиляционные пылеулавливающие серии С, УВП-С предназначены для удаления не склонных к слипанию материалов в продолжительном режиме работы, в условиях столярных (C) и лесопильных производств с обработкой пиломатериала естественной влажности.
     Установка осуществляет удаление стружек, опилок, пыли от деревообрабатывающего оборудования путем их отсоса из зоны резания, дальнейшей фильтраций воздуха и накопления отходов в специальных мешках – накопителях. Степень очистки воздуха составляет 99,9%.
     В установках серии С установлена крыльчатка открытого типа со скоростными показателями до 32 м/с и создаваемым разрежением до 2000 Па., применяются для удаления как сухого материала, так и материала естественной влажности в столярных и лесопильных производствах.
     У всех установок в комплектацию входит пускозащитная аппаратура (ПЗУ), которая обеспечивает полную защиту электродвигателя и подключенных силовых цепей от рабочих перегрузок.

Область применения:

• в промышленных условиях работы;
• в первичной деревообработке;
• в производстве мебели;
• в столярных цехах;
• в производстве пластиковых, алюминиевых окон и дверей;

Технические характеристики:

параметры	УВП-С 2000K	УВП-С 3000K	УВП-С 5000K	УВП-С 7000K
производительность, м3/час	2300	3150	5300	7100
максимальный скоростной поток, м/с	32	22	30	32
разрежение установки Рст, Па	1350	1500	1900	2000
диаметр входного патрубка, мм	160	225	250	280
степень очистки воздуха не менее, %	99,9	99,9	99,9	99,9
номинальная мощность, кВт	2,2	3,0	4,0	5,5
масса, кг	62	75	95	110
габаритные размеры установки, мм:
- длина	1040	1450	1370	1370
- ширина	600	600	1370	1370
- высота	2300	2300	2300	2300
размеры тары, м:
- длина	1,55	1,50	1,50	1,50
- ширина	0,65	0,65	1,50	1,50
- высота	0,65	0,65	0,60	0,60
масса брутто, кг	85	98	145	155

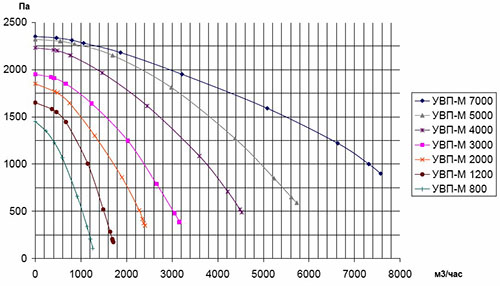

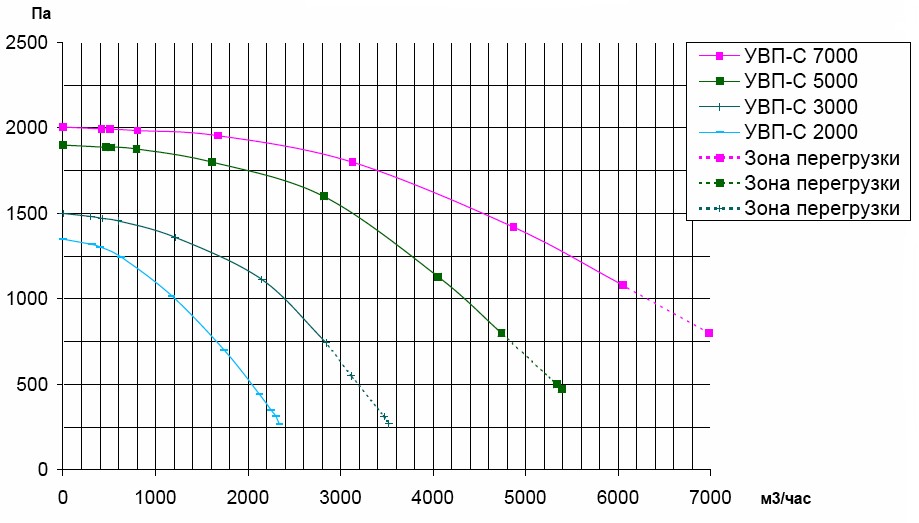

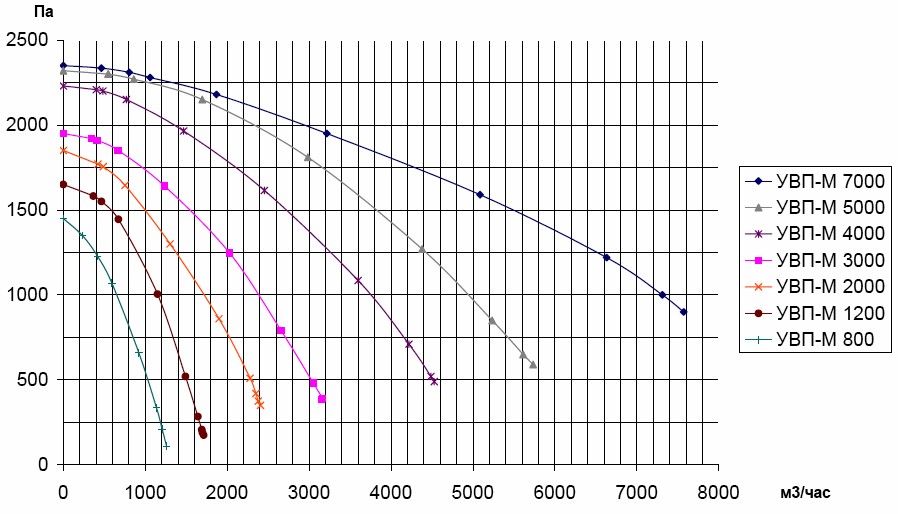

Графики производительности установок:

Примечания:

• все установки предназначены для промышленного использования;
• стружкоотсосы не предназначены для работ со шлифовальным оборудованием, в процессе которых образуется взрывоопасные газопылевые смеси;

Отличительные особенности установок:

• степень очистки воздуха составляет – 99,9%;
• высокие скоростные потоки всасываемого воздуха до 43 м/с;
• номинальный среднемедианный размер улавливаемых частиц – 30 мкм;
• 100% экономия тепла за счёт циркуляции воздуха внутри помещения;
• двойная степень фильтрации, использование предфильтра и фильтра;
• равномерное заполнение мешков-накопителей;
• удобство при выгрузке накопительных мешков - предусмотрены ручки;
• длительный срок эксплуатации накопительных мешков под мусор, использование материала высокой плотности;
• крепление фильтров и мешков-накопителей оснащены замками с регулировкой натяжения, что позволяет осуществить их установку одним человеком;
• евроболты обеспечивают надёжное соединение конструкции с опорной рамой;
• детали установки покрыты высокопрочной порошковой краской;
• установки комплектуются пускозащитным устройством – ПЗУ с автоматическим выключателем, магнитным пускателем, тепловым реле, что обеспечивает полную защиту электродвигателя и подключенных силовых цепей от рабочих перегрузок;
• возможность расположения корпуса аспирационной установки выходным патрубком вниз или вверх;

Правила подбора стружкоотсоса:

При подборе установки следует обратить внимание на следующие параметры:
1. Производительность, которую должна обеспечивать установка для нормальной работы станка (оборудования) (м3/час).
2. Необходимая скорость воздушного потока с учетом аэродинамического сопротивления воздуховодов (м/с).
3. Создаваемое разряжение на входе (Па).
4. Количество патрубков и их геометрические параметры для подсоединения воздуховодов.
5. Наличие в комплектации электро-пусковой аппаратуры.

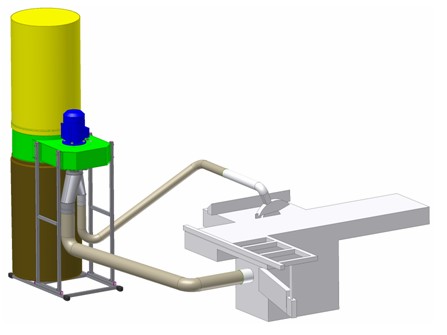

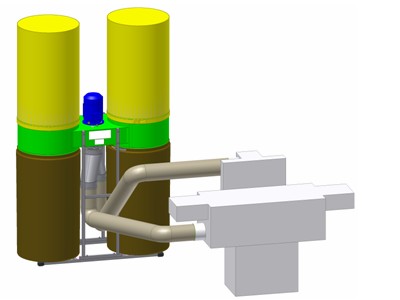

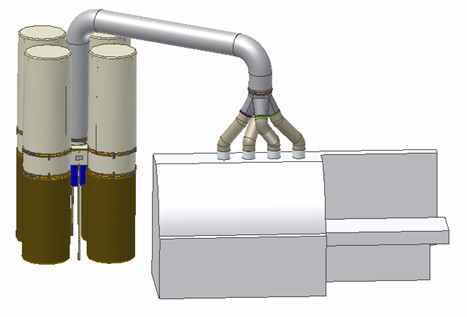

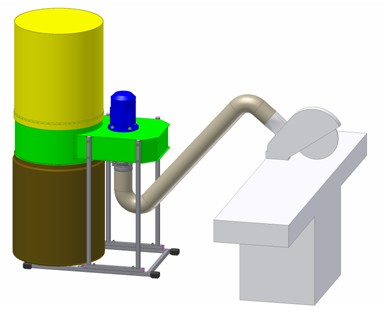

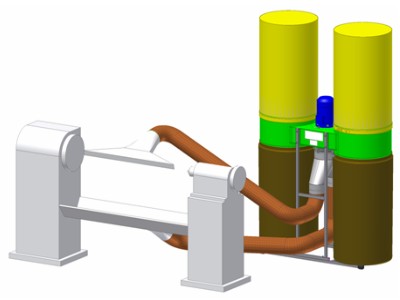

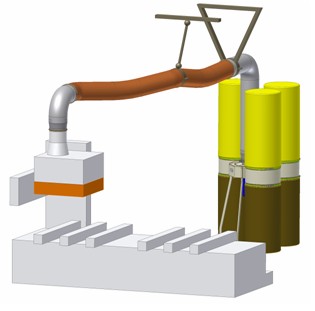

Схемы присоединения:

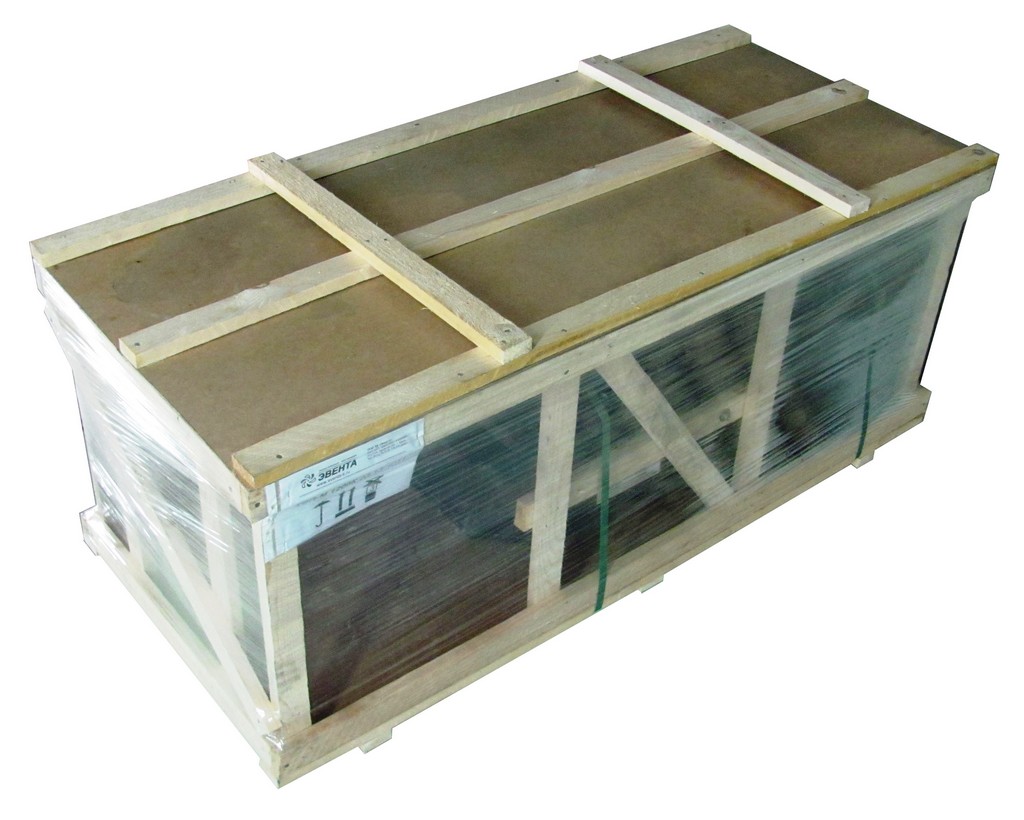

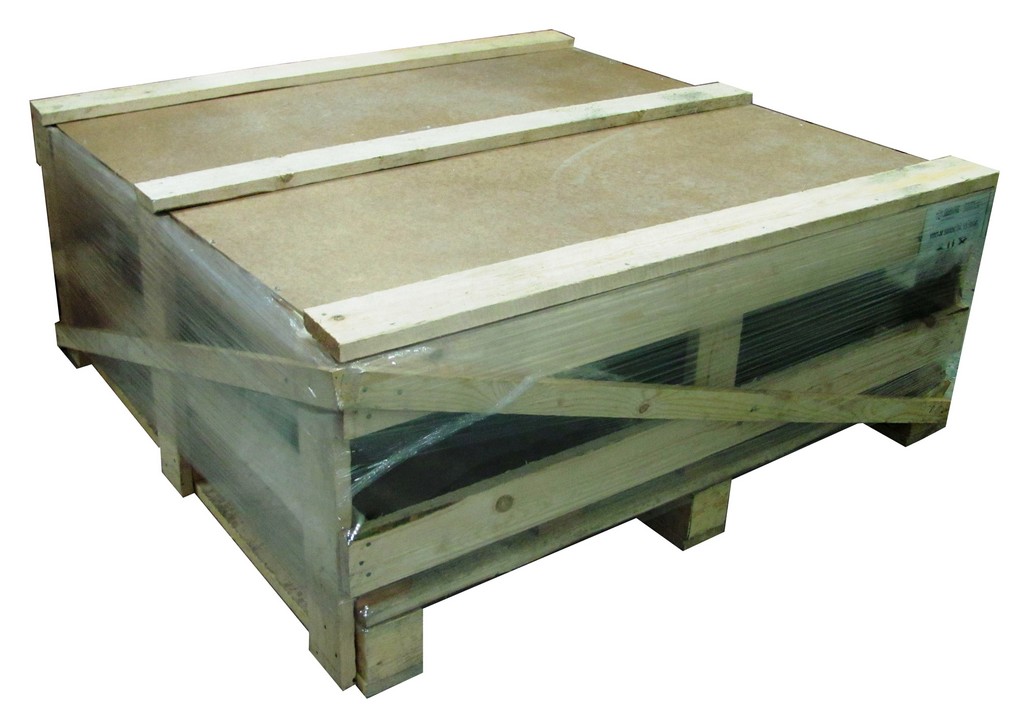

Тара:

1500 х 650 х 650 мм. УВП-М 800К, 1200К, 2000К, 3000К УВП-С 2000К, 3000К

1500 х 1500 х 600 мм. УВП-М 4000К, 5000К, 7000К УВП-С 5000К, 7000К

Условия поставки:

• доставка по России осуществляется транспортными компаниями: «ПЭК», «Деловые Линии», «Автотрейдинг», «ЖелДорЭкспедиция», «Байкал-Сервис»;
• доставка до терминала транспортной компании в г. Кирове за счет поставщика;

Услуги:

• технические консультации по подбору аспирационного оборудования;
• проектирование и расчет аспирационных систем в цехах;
• модернизация старых систем аспирации на производствах;
